介紹概述：
是(shi)一種簡易的(de)液位測(ce)量(liang)儀表，它適用(yong)于石油(you)化工系統中貯(zhu)有腐蝕性(xing)介質(zhi)的(de)槽、罐、油(you)田、油(you)庫(ku)等的(de)平(ping)底錐蓋及拱頂容器以及一般企業、民(min)用(yong)建筑的(de)水塔（水箱）所需價(jia)格低廉的(de)液液閏測(ce)量(liang)，以解決(jue)人工測(ce)理液位的(de)困(kun)難。
浮標液位計結構原理
是(shi)根據力平衡(heng)原理設計的(de)。當(dang)液位(wei)處于某(mou)一高度(du)時浮標重(zhong)(zhong)(zhong)量(liang)為(wei)W，重(zhong)(zhong)(zhong)錘針重(zhong)(zhong)(zhong)量(liang)為(wei)W1，浮標浸在液本中所受到的(de)浮力為(wei)F，系統摩(mo)擦為(wei)（。在平衡(heng)狀(zhuang)態下(xia)：W-F-W1-f=0）
當液(ye)位上升時(shi)，浮(fu)力(li)F增大，W、W1、和f均不變(bian)，上式平衡破壞，垂(chui)指(zhi)針下滑。直(zhi)到F力(li)減少到原來值，新(xin)的(de)平衡才建立。如F力(li)一(yi)直(zhi)在增大，即液(ye)位一(yi)直(zhi)在上長，指(zhi)針一(yi)直(zhi)下滑。反之(zhi)，液(ye)位下降(jiang)，則重(zhong)錘指(zhi)針上升，以此來指(zhi)示液(ye)位的(de)高度。

主要技術參數
測量(liang)范圍(wei)：0-20m內任(ren)意選擇
指標精(jing)度：±20mm
工(gong)作壓力(li)：常(chang)壓或(huo)±200mmH20（帶V型密封管）
介質密(mi)度：≥0.6g/cm3
導向鋼絲(si)安(an)裝鉛(qian)直(zhi)度：≤±5
材質：按液部分1Cr18Ni9Ti
指示標尺鋁合金

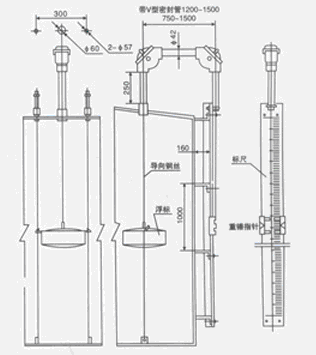

儀表結構
液位計是由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。
1、浮標：浮標是用二個不銹鋼（或碳鋼）空心圓錐體和一個不銹鋼（或碳鋼）空心圓柱體焊接而成，并在浮標兩側焊有導向環起導向作用，浮標的作用是直接把液位變化的浮力轉給鋼絲，使鋼絲將液位變化轉送給重錘指針，實現液位變化的現場指示。
2、連接鋼絲：連接鋼絲的一端吊著浮標，另一端連接重錘指針，中間部分封閉在鋼管內。
3、導向滑輪：它是根據現場液位罐的幾何形狀和儀表安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。
4、重錘指針：是選用A3F鋼所制成，中間制成指針形式，指針所指相應的標尺數值即為測量液位高度，它是隨浮標的變化隨連接鋼帶進行同步運動的。
5、顯示標尺：它(ta)由LY11合(he)金(jin)鋁(lv)壓(ya)制而成的，并在表面刻好標準數值(zhi)，以厘米為單位，每節高度為1米。
安裝調試
1、儀表的調零
在儀表安裝時，罐內應還未有被測介質，浮標在罐內的底部時，重錘指針部分的紅色尖頭指示應指在標尺測量范圍的頂部“零”值上，否則要調整鋼絲長度。
2、儀表的量程調整
儀表在調好零位的基礎上，再把浮標拉到容器的頂部或最大測量點上，重錘指針部分的紅色尖頭應指在標尺的底部位置上，即落在標尺最大量程點上。
安裝使用及注意事項
1、導向鋼絲下支承焊接安裝：
在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承（件1）
2、導向鋼絲的安裝
（1）用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。
（2）導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘（件6），把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
（3）兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm
3、標尺安裝
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求：
（1）標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。
（2）標尺應與貯罐內液面相垂直，不應有傾斜現象，標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。
（3）在焊接標尺腳架（件11）時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺上靈活升降。
注意：二標尺腳架之間互相距離為1米。
4、浮標連接鋼絲及重錘指針的安裝：
浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，最后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意：掌握鋼(gang)絲(si)的所需(xu)長度。
訂貨須知：
1、注明液位計的規格、型號。
2、測量范圍L
3、被測介質及介質的密度、溫度。
4、安裝距離L1的尺寸。
|
