是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，我公司生產的WZPK系列鎧裝熱電阻采用引進熱電阻測溫元件，因此，具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。
可用于測(ce)量-200-600℃范圍內溫(wen)度，可直接用銅導線(xian)和二次儀(yi)(yi)(yi)表連接使用，由于鎧裝(zhuang)熱電阻具有良(liang)好(hao)的電輸出(chu)特性，可為顯示儀(yi)(yi)(yi)表、記錄(lu)儀(yi)(yi)(yi)、調節儀(yi)(yi)(yi)、掃描器、數據記錄(lu)儀(yi)(yi)(yi)以及電腦提供精確的溫(wen)度變(bian)化信(xin)號。
● 工作原理
工(gong)作原理：在(zai)溫度作用下，熱(re)電(dian)阻(zu)絲的電(dian)阻(zu)隨(sui)之變化而變化，顯示(shi)儀表將會指(zhi)示(shi)熱(re)電(dian)阻(zu)產生(sheng)的電(dian)阻(zu)值所對(dui)應的溫度值。
● 主要技術指標
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
● 特 點
熱響應時間少，減小動態誤差；
·直徑小，長度不受限制；
·測量精度高；
·進口薄膜電阻元件，性能可靠(kao)穩(wen)定(ding)；
● 產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997
偶絲直徑材料
| 偶絲形式 |
單支式 |
雙(shuang)支(zhi)式 |
| 套管(guan)直(zhi)徑 |
Φ3 Φ4 Φ5 Φ6 Φ8 |
Φ4 Φ5 Φ6 Φ8 |
| 套管材質(zhi) |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
測溫范圍及溫差
| 型 號 |
分 度(du) 號 |
測(ce)溫范圍 °C |
精度(du)等級 |
允 差 |
| WZPK |
Pt100 |
-200-+500 |
A 級 |
±（0.15+0.002 ltl） |
| WZPK |
Pt100 |
-200-+500 |
B 級 |
±（ 0.30+0.005ltl） |
熱響(xiang)應時間
| 套管直徑 |
熱響應時間 |
| Ф3 |
≤ 3 |
| Ф4 |
≤ 5 |
| Ф5 |
≤ 8 |
| Ф6 |
≤ 12 |
| Ф8 |
≤ 15 |

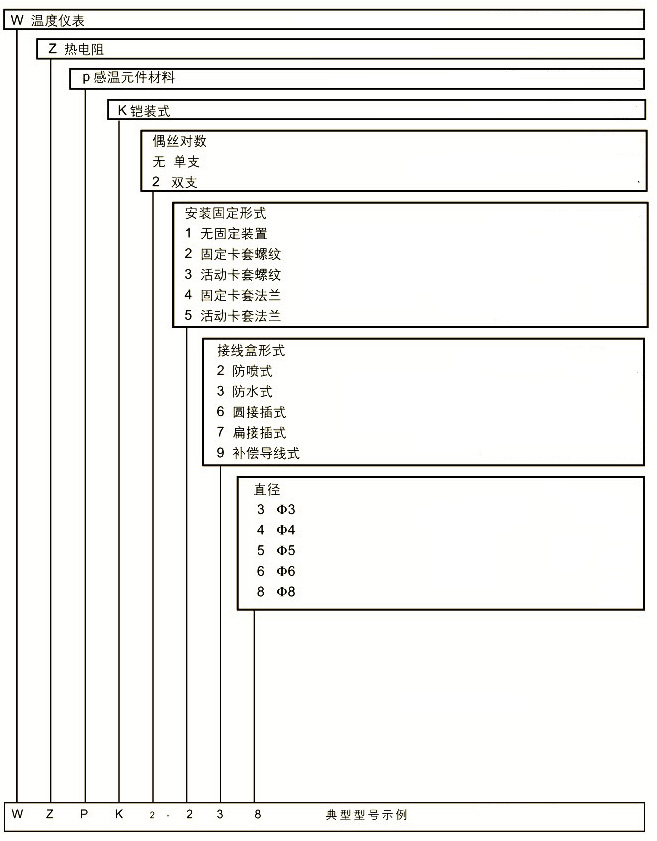

型號命(ming)名方法
|
