       利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收專利技術和硬件參數無關化設計方法；通過選用國際上最新、最先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
項目      性能/參數
測量主機    準確度      1.0  %
    重復性      0.2%
    流速范圍：0-64m/s
    測量周期：500mS  (每秒2次，每個周期采集128組數據)
    測量原理：超聲波時差原理，4字節IEEE754浮點運算
    顯示接口：可連接2×10背光型漢字或者2×20字符型液晶顯示器
    操       作： 外接16鍵輕觸鍵盤以及PC計算機設參軟件
    輸       入： 3路4-20mA輸入可選，準確度0.1%  ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
    兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
    輸出      電流信號  (可選模塊)：4-20mA,  阻抗600Ω浮空，準確度0.1%  。  頻率信號  (可選模塊)：1-9999Hz之間任選，OCT輸出。  脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出  (其中1   路脈沖寬度6~1000ms間可編程，默認200ms)  。  報警信號：雙路OCT輸出，可選近20種源信號。  數據接口：隔離RS485串行接口。
    通訊協議：MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議
    其它功能：自動記憶前64日、前32個月、前2  年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；  可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；  1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；  工作參數可固化到機內的FLASH存儲器中，上電時自動調出；  用戶能夠通過E-mail傳送來的代碼文件實現軟件升級  故障自診斷功能。  故障時間計時器。
    工作電流      50mA  (不連接鍵盤顯示和蜂鳴器不響的條件下)
    備用電池      使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
    環境溫度      -10℃～70℃(大于此溫度范圍要求請與廠家聯系)
    工作時間      連續
    電  源      24VDC    8~30VDC    24VDC
    尺寸(mm)      Φ84      116×62      92×36
傳感器      外縛式      標準S1型，適用管徑DN15～100mm標準M1型，適用管徑DN50～1000mm標準L1型，適用管徑DN300～6000mm高溫S1H型，適用管徑DN15～100mm高溫M1H型，適用管徑DN50～1000mm其它廠家的傳感器
    插入式：測量管道材質不限（不停產安裝）適用于管徑DN80以上。
    管段式：π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5%標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
    信號電纜：專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500  米（不推薦）。
    防護等級：IP68(可浸水工作)
    可測管道管材：鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
    襯材：環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
    內徑：15mm～6000mm（π型管段式內徑可小至2毫米）
    直管段長度：上游≥10D，下游≥5D，距泵出口處≥30D。
    測量介質種類：水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
    濁 度：≤20000  ppm，污水測量效果好，絕大多數污水管道可穩定測量。
    溫 度： -40℃～160℃
    流 向：可對正反向流量(liang)分別計(ji)量(liang)，并可計(ji)量(liang)凈流量(liang)。

轉換器(qi)

壁(bi)掛(gua)式轉(zhuan)換器(qi)   盤裝式轉換器   一(yi)體式轉換器 防爆(bao)型轉換器

傳感器

插入式傳感器   管段式傳感器   外(wai)夾式傳感器

轉換(huan)器分為三種型(xing)式：壁(bi)掛式轉換(huan)器 盤裝(zhuang)式轉換(huan)器 一體(ti)式轉換(huan)器

轉換器(qi)外觀結構

壁掛式轉換器 重量：1.2kg   盤裝式轉換器 重量：0.8kg   一體式轉(zhuan)換器(qi)   防爆型轉換器 重量：4kg

轉(zhuan)換器外形尺寸和安(an)裝方法

壁掛(gua)式轉換器

盤(pan)裝式(shi)轉換器

一(yi)體式轉換器

防爆(bao)型轉(zhuan)換器

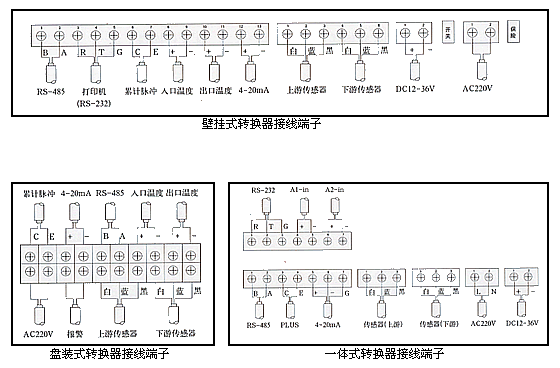

轉換器接線端子

傳感(gan)(gan)器分(fen)為(wei)三種型式：插入式傳感(gan)(gan)器 管段(duan)式傳感(gan)(gan)器 外夾式傳感(gan)(gan)器

傳感器外觀結構

插入式傳感器 重量：0.7kg/支   單聲道管段式傳感器 重量：見數據表   三聲道管段式傳感器 重量：見數據表   外夾式傳感器 重量：0.2kg/支

傳感器的外形尺寸和安裝(zhuang)方式

插(cha)入式(shi)(shi)傳感器(qi)外(wai)形(xing)尺寸(cun)和安裝方式(shi)(shi)

外(wai)夾式(shi)傳感器外(wai)形尺寸和(he)安裝方式(shi)

適用管(guan)徑DN80-2000mm   適用管徑DN20-65mm

管段式傳感器外(wai)形尺寸和(he)安裝方式

管段式傳(chuan)感(gan)器(qi)數據表

內徑（mm）   重(zhong)量(liang)（kg）   安裝長度L（mm）   法(fa)蘭(lan)尺(chi)寸(cun)（mm）   D D0 N x A 單聲道(dao) 20 7.8 280 110 79.5 4 x 16 25 8.2 280 110 79.5 4 x 16 32 9.5 280 120 89.0 4 x 16 40 10.1 280 120 89.0 4 x 16 50 12.2 280 150 120.5 4 x 20 65 14.5 280 180 139.5 4 x 20 80 17.5 280 190 152.5 4 x 20 100 19.2 280 230 190.5 4 x 20 單聲道 三聲道 125 19.6 290 255 216 8 x 22 150 25.1 310 280 251.5 8 x 22 200 40.8 340 345 298.5 8 x 22 250 61.0 370 405 362.0 12 x 26 300 89.2 410 485 432.0 12 x 26 350 97.2 440 535 476.0 12 x 30 400 102.3 480 600 540.0 16 x 30 450 113.5 510 635 578.0 16 x 33 500 147.8 550 700 635.0 20 x 33 600 211.5 620 815 749.5 20 x 36 700 331 690 915 850 24 x 36 800 489 750 1046 970 24 x 40 1000 810 890 1288 1200 28 x 44 1200 1280 1030 1522 1434 32 x 44 1400 1805 1160 1778 1670 32 x 48 1600 2301 1290 1982 1874 36 x 48 1800 3205 1430 2236 2114 36 x 52 2000 4089 1560 2446 2324 40 x 52

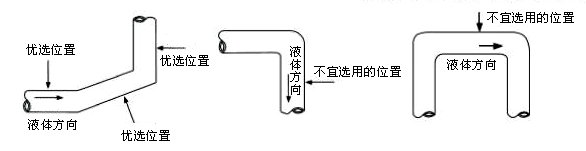

①滿足直管段長度要求（直管段長度，是指測量點距阻力件的距離）。直管段要求一般為前10倍管徑，后5倍管徑。當流速低于3m/s時，直管段要求可為前5倍管徑，后3倍管徑。 　　 ②直管段部分表面平滑、較新、圓度較好。 　　 ③首選液體向上（或斜向上）流動的豎直管路，其次是水平管路，盡量避開液體向下（或斜向下）流動的管路，防止液體不滿管。測量點不要選在管路走向的最高點，防止管路內因有氣泡聚集而造成測量不正常。

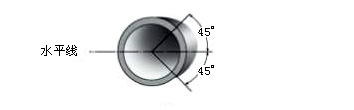

④水(shui)平管路(lu)測量點應選在自水(shui)平線±45°范圍以內，避開管路(lu)頂(ding)部氣泡。

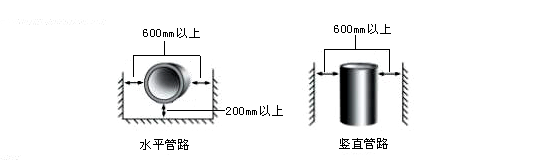

⑤安裝空(kong)間要滿足下圖所示要求

⑥電纜的敷設

傳感器與轉換器之間連接電纜的敷設要安全、可靠。 　 地下敷設時，電纜必須穿金屬管，防止電纜被軋斷或老鼠咬斷。 　 電纜外徑7毫米，每對傳感器2根電纜，金屬管內徑要大于25毫米。 　 架空敷設線桿跨距超過20米時，必須做加強線，防止風力過大時將電纜扯斷。 　 與其它電纜敷設同一電纜溝時，需穿金屬管，以提高抗干擾性能。

插(cha)入式(shi)超聲流量計 管(guan)段式(shi)超聲流(liu)量計 外夾(jia)式(shi)超聲流量計 管徑(jing)范(fan)圍（mm）   DN80～4000   DN20～2000 DN20～4000 流速范圍(wei)（%） 0.01～12 準確度（%） 單聲道 三聲道 單聲道 三聲道(dao) 1.5 1.0 0.5 1.0（校(xiao)正(zheng)0.5） 0.5 測量液體 水(shui)、河水(shui)、海水(shui)、石油、化學液(ye)體等(deng)均質液(ye)體 管道材質 金屬(shu)（如(ru)碳鋼(gang)、鑄鐵、不銹鋼(gang)、鋁等）非金屬(shu)材料（如(ru)PVC，有機玻(bo)璃等） 管襯材(cai)質(zhi) 玻(bo)璃鋼(gang)、砂漿、橡膠等 信號(hao)輸(shu)出 1.4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2.累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3.RS-485：光電隔離，波特率可選擇，傳輸距離大于1.6km。  4.打印機：RS-232串口模式。打印機為選配件。 鍵盤 4 x 4 漢(han)字鍵盤(pan)或 1 x 4 英文鍵盤(pan) 顯(xian)示(shi)器 2 x 10 漢字顯(xian)示或(huo) 2 x 16英文顯(xian)示 測(ce)量功(gong)能 顯示(shi)瞬(shun)時(shi)流(liu)(liu)量、瞬(shun)時(shi)流(liu)(liu)速、正(zheng)累計(ji)流(liu)(liu)量、凈累計(ji)流(liu)(liu)量、累計(ji)運行時(shi)間、瞬(shun)時(shi)供熱量、累計(ji)共熱量、供回(hui)水(shui)溫度。 數據存貯 可儲存前720小時，前365天(tian)，前36個月(yue)和前十(shi)年的測量(liang)數據，包括瞬時流量(liang)、累(lei)計(ji)流量(liang)、斷電時間(jian)等(deng)。 環境溫度 轉換器：-10～45 ℃（特定環境請說明） 傳感器：-30～+60 ℃（常溫型） 　　　　 -30～+160 ℃（高溫型） 傳感器材(cai)質 不銹(xiu)鋼和陶(tao)瓷 不銹鋼和普通碳鋼 常溫型為尼龍 高溫型為合金鋁 傳(chuan)感器承壓(ya)能力 管內部分壓力小于(yu)2.5MPa DN20～700mm小于2MPa DN800～2000mm小于1MPa 與管內壓力無關建議不浸水工作 傳感器防護(hu)等級 IP68 轉換(huan)器防護等級(ji) 壁(bi)掛式轉(zhuan)換器(qi)：IP65 盤裝(zhuang)式轉(zhuan)換器(qi)：IP52 一體式轉(zhuan)換器(qi)：IP67 防爆等(deng)級   [Exib]IIBT6   傳感器電纜長度 小于400m 小于(yu)400m 小于300m 傳感器電(dian)纜型(xing)號 SEYV-75-2（直徑7mm） 工作(zuo)電源 AC220V ± 10% ，DC12～36V ， 功(gong)率0.5W 轉換(huan)器外(wai)形尺寸   壁掛式：213 x 185 x 107mm 盤裝式：16 x 80 x 250mm 一體式：185 x 140 x 100mm   傳(chuan)感器外形尺寸(cun)   220x?20（桿部）x?50（連接部）mm 見管(guan)段傳感器數據(ju)表 60x40x35mm 轉換(huan)器(qi)重(zhong)量   壁掛式：1.2kg 盤(pan)裝式：0.8kg 一(yi)體式：1.4kg       傳感器重量(liang)   0.7kg/支(zhi)       見管段傳感器數據表 0.2kg/支 熱量測量功(gong)能(neng)   測量供熱、熱損耗、入口溫度(du)、出口溫度(du)。

技術(shu)選型以前，請仔細(xi)閱讀“技術(shu)參(can)數(shu)”一節。

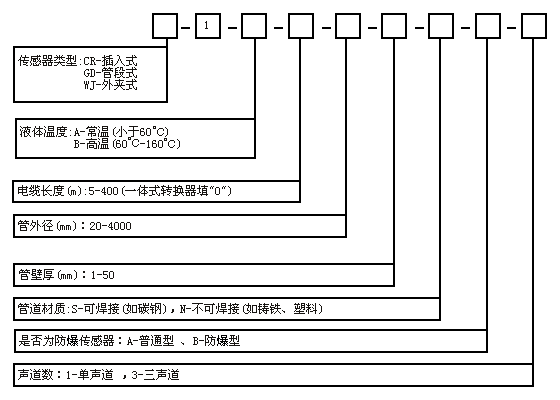

傳感器選型編碼

例如：選(xuan)型外(wai)夾式單聲道(dao)傳(chuan)感器，液(ye)體常溫，電纜長(chang)度15m，管外(wai)徑325mm，壁厚(hou)10mm，管道(dao)材 質為鋼(gang)，非防爆。選(xuan)型編碼為：WJ－1－A－15－325－10－S－A-1
