潛水型電磁流量計
關鍵字：潛水型電磁流量計,電磁流量計 |
測量計量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。潛水型電磁流量計測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。潛水型電磁流量計由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。潛水型電磁流量計傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
|
轉換器技術數據
|
電源
|
交流
|
85—265V，45—400Hz
|
|
直流
|
11—40V
|
|
操作鍵和顯示
|
按鍵式
|
|
4個薄膜按鍵可設定選擇全部參數，也可利用PC機RS232對轉換器設定編程；
|
|
3行LCD寬視(shi)角、寬溫、帶背光(guang)顯示；
|
|
第1行顯示流量值；
|
|
第2行顯示流量單位；
|
|
第3行顯示流量百分比、正向(xiang)總(zong)量、反(fan)向(xiang)總(zong)量、差值總(zong)量、報(bao)警、流速。
|
|
|
磁鍵式
|
|
2個磁鍵用于顯示參數的選擇和復位，利用PC機RS232對轉換器設定編程；
|
|
2行LCD寬(kuan)視角、寬(kuan)溫、帶背光(guang)顯示(shi)：
|
|
第1行:磁鍵選擇:顯示流量百分比、正(zheng)向總(zong)量、反向總(zong)量、差(cha)值總(zong)量、報警、流速(su)。
|
|
第2行：顯示流量。
|
|
|
內部積算器
|
正(zheng)向總量、反向總量及差值總量。
|
|
輸出信號
|
單向模擬輸出
|
|
全隔離，負載≤600D．20mA時；
|
|
上限：0—21mA可選，每檔lmA；
|
|
下限：0—21mA可選，每檔1mA；
|
|
正、反向流量輸(shu)出方式編程(cheng)。
|
|
|
雙向模擬輸出
|
下限限制為。或4mA，其他同單向(xiang)模擬輸出(chu)。
|
|
雙向脈沖輸出
|
|
兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz；
|
|
方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；
|
|
無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。
|
|
|
雙路報警輸出
|
|
可報警編(bian)程高／低(di)流量(liang)、空(kong)管、故障狀(zhuang)態、正，，反向流量(liang)、模(mo)擬量(liang)超量(liang)程、脈(mo)沖(chong)(chong)量(liang)超量(liang)程、脈(mo)沖(chong)(chong)小(xiao)信號切(qie)除，輸出極(ji)性可選；
|
|
帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.與脈沖輸出不隔離
|
|
|
數字通訊
|
|
RS232，RS485，HART
|
|
|
襯里的選(xuan)擇
|
襯里材料
|
主要性能?
|
最高介質溫度
|
適用范圍
|
|
—體型
|
分離型
|
|
|
聚四氟乙烯（F4
|
是化學性能最穩定的一種塑料，能耐(nai)沸騰的鹽酸、硫酸、硝酸和王(wang)水，也能耐(nai)濃堿(jian)和各(ge)種有機溶劑(ji)。不耐(nai)三氟(fu)化氯(lv)、高(gao)溫三氟(fu)化氯(lv)、高(gao)流速液氟(fu)、液氧、自氧的腐蝕(shi)。
|
70℃
|
100℃ 150℃ 需特殊訂貨
|
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
|
|
聚全氟乙丙烯（F46
|
同F4，耐磨性、抗負壓能力高于F4。
|
同上
|
|
|
聚氟合乙烯（Fs
|
適用溫度上限較(jiao)聚四氟(fu)乙(yi)烯低，但成本也較(jiao)低。
|
80℃
|
|
|
聚氯丁橡膠
|
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃(nong)度(du)酸、堿、鹽介(jie)質的腐蝕，不(bu)耐氧化介(jie)質的腐蝕。
|
80℃ 120℃ 需特殊訂貨
|
水(shui)、污水(shui)、弱磨損性的泥漿礦(kuang)漿。
|
|
聚氨酯橡膠
|
1、耐磨性能極強。
2、耐腐蝕性能較差。
|
80℃
|
中性強磨損的礦漿、煤漿、泥漿
|
|
|
進口(kou)保護(hu)法蘭和接地法蘭或(huo)接地環(huan)的選(xuan)擇
|
法蘭種類
|
適 用 范 圍
|
|
接地法蘭或接地環
|
適用(yong)于(yu)非導體(ti)管(guan)道，如塑料管(guan)道，但有接地電極的(de)傳(chuan)感器不需要。
|
|
進口保護法蘭
|
當介質(zhi)有(you)強磨(mo)損性時選用。
|
|
|
電極的(de)選(xuan)擇
|
電極材料
|
耐蝕及耐磨性能
|
|
不銹鋼0Crl8Nil2M02Ti
|
用于工(gong)(gong)業用水、生活用水、污(wu)水等(deng)具有弱腐(fu)蝕(shi)性的介質，適(shi)用于石油、化工(gong)(gong)、鋼鐵等(deng)工(gong)(gong)業部門及(ji)，市(shi)政、環保等(deng)領(ling)域。
|
|
哈氏合金B
|
對沸點以下的一切濃度的鹽酸有(you)良(liang)好(hao)的耐蝕性，也(ye)耐硫酸、磷酸、氫氟(fu)酸、有(you)機酸等非氯(lv)化性酸、堿，非氧化性鹽液的腐蝕。
|
|
哈氏合金C
|
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，"、、Cu"下或含其(qi)他(ta)氧化劑的腐蝕(shi)，如高于(yu)常(chang)溫的次氯(lv)酸鹽溶液、海水的腐蝕(shi)
|
|
鈦
|
能耐海水、各種氯化物和次氯酸鹽、氧化性酸包括發煙硫酸、有機酸、堿的腐蝕。不耐較純的還原性酸如硫酸、鹽酸的腐蝕，但如酸中含有氧化劑如硝酸、Fc＋＋、Cu＋＋時，則腐(fu)蝕大為降(jiang)低。
|
|
鉭
|
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質包括沸點的鹽酸、硝酸和l 50℃以下(xia)的硫酸的腐蝕。在(zai)堿(jian)中刁；耐(nai)蝕。
|
|
鉑／鈦合金
|
幾乎能耐——切化學介質，但不(bu)適(shi)用于王水和銨鹽(yan)。
|
|
不銹鋼涂覆碳化鎢
|
用(yong)于無(wu)腐蝕性，強磨損(sun)性的介(jie)質。
|
|
注： 由于介質種類繁多(duo)，其腐蝕性(xing)又受溫度、濃(nong)度、流速等復雜因素影(ying)響而變化，故本表(biao)僅供參考。用戶(hu)應(ying)根據(ju)實際情況自己做出選擇(ze)，必要時應(ying)做擬選材(cai)料的(de)耐(nai)腐試驗(yan)，如掛片試驗(yan)。
|
|
參考流量范圍
|
口徑mm
|
流量范圍m3/h
|
口徑mm
|
流量范圍m3/h
|
|
φ15
|
0.06~6.36
|
φ450
|
57.23～5722.65
|
|
φ20
|
0.11～11.3
|
φ500
|
70.65～7065.00
|
|
φ25
|
0.18～17.66
|
φ600
|
101.74～10173.6
|
|
φ40
|
0.45～45.22
|
φ700
|
138.47～13847.4
|
|
φ50
|
0.71～70.65
|
φ800
|
180.86～18086.4
|
|
φ65
|
1.19～119.4
|
φ900
|
228.91～22890.6
|
|
φ80
|
1.81～180.86
|
φ1000
|
406.94～40694.4
|
|
φ100
|
2.83～282.60
|
φ1200
|
553.90～55389.6
|
|
φ150
|
6.36～635.85
|
φ1600
|
723.46～72345.6
|
|
φ200
|
11.3～1130.4
|
φ1800
|
915.62～91562.4
|
|
φ250
|
17.66～176.25.
|
φ2000
|
1130.4～113040.00
|
|
φ300
|
25.43～2543.40
|
φ2200
|
1367.78～136778.4
|
|
φ350
|
34.62～3461.85
|
φ2400
|
1627.78～162777.6
|
|
φ400
|
45.22～4521.6
|
φ2600
|
1910.38～191037.6
|
潛水型電磁流量計選型表
|
型號
|
口徑
|
|
|
ZR-LD
|
15~2600
|
|
|
|
代號
|
電極材料
|
|
|
K1
|
316L
|
|
K2
|
HB
|
|
K3
|
HC
|
|
K4
|
鈦
|
|
K5
|
鉭
|
|
K6
|
鉑合金
|
|
K7
|
不銹鋼涂覆碳化鎢
|
|
|
代號
|
內襯材料
|
|
|
C1
|
聚四氟乙烯F4
|
| C2 |
聚全氟乙丙烯F46 |
| C3 |
聚氟合乙烯FS |
| C4 |
聚錄丁橡膠 |
| C5 |
聚氨脂橡膠 |
| |
代號 |
功能 |
| E1 |
0.3級 |
E2
|
0.5級 |
E3
|
1級 |
| F1 |
4－20Madc,負載≤750Ω |
| F2 |
0-3khz,5v有源，可變脈寬，輸出高端有效頻率 |
| F3 |
RS485接口 |
| T1 |
常溫型 |
T2
|
高溫型 |
T3
|
超高溫型 |
| P1 |
1．0MPa |
| P2 |
1．6MPa |
P3
|
4．0MPa |
P4
|
16MPa |
| D1 |
220VAC±10％ |
| D2 |
24VDC±10％ |
| J1 |
一體型結構 |
| J2 |
分體型結構 |
| J3 |
防爆一體型結構 |
如何在管道上安裝：
應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處；
應安裝在管道上上升處；
在開口排放管道安裝，應安裝在管道的較低處；
若管道落差超過5m時，在傳感器的下游安裝排氣閥；
應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
傳感器絕對不能安裝在泵的進出口處，應安裝在泵的出口處；

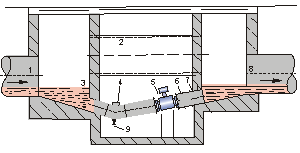

在測量井內安裝流量計的方式
|
1、入口
|
2、溢流管
|
3、入口柵
|
4、清洗孔
|
|
5、流量計
|
6、短管
|
7、出口
|
8、排放閥
|
如何正確選擇安裝節點：
正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。
選擇安裝位置時需特別注意：
·非測量電極的軸線必須近似于水平方向；
·測量管道內必須完全充滿液體；
·流量計前方最少要有5＊ D(D為流量計內徑)長度的直管段，后方最少要有3＊ D(D為流量計內徑)長度的直管段；
· 流體的流動方向和流量計的箭頭方向一致；
·管道內要有真空會損壞流量計的內襯，需特別注意；
·在流量計附近應無強電磁場；
·在流量計附近應有充裕的空間，以便安裝和維護；
·若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×D(D為流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道；
|
| |
